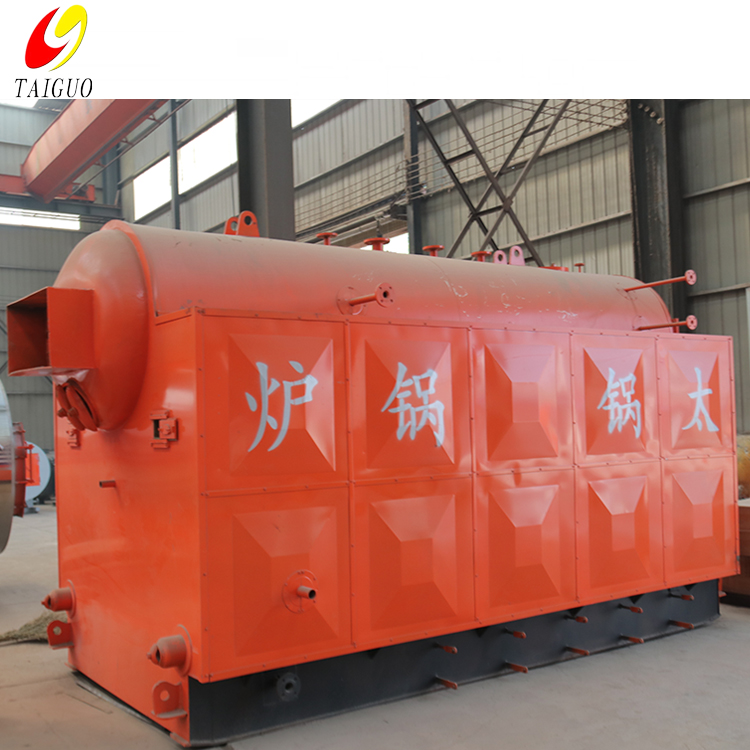

DZH生物質臥式蒸汽鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型活動爐排、人工加料，配有鼓風機、引風機進行機械通風。該爐前后拱采用新型的節能技術爐拱。燃料撒落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省器，然后由引風機抽引通過煙道**煙囪排向大氣。

本產品具有成熟性、先進性、穩定性、可靠性、和經濟性。
1、成熟性：國內生產快裝螺紋管鍋爐的制造廠之一；自動化燃煤螺紋管鍋爐，填補國內螺紋管蒸汽鍋爐空白；十年來，產品多次更新?lián)Q代，更趨成熟，同類產品已生產6000多臺。
2、先進性：采用多項先進技術，如螺紋管、爐內強化燃燒；DZH燃煤鍋爐多次榮獲國家、機械工業部的產品榮譽證書；
3、穩定性：鍋爐運行平穩，故障率低，未發生重大安全事故；早期鍋爐**長運行時間已達20多年。
4、可靠性：國內一家對鍋殼式鍋爐進行過20萬次疲勞試驗的鍋爐廠家；

我公司為機械部定點的工業鍋爐出口基地，燃油燃?xì)忮仩t已從2000年開始陸續出口巴基斯坦、孟加拉、緬甸、泰國、伊朗、阿爾及利亞、敘利亞、尼日利亞、哈薩克斯坦、利比亞、幾內亞、印尼、也門、莫桑比克、越南、柬埔寨等17個國家和香港地區。
5、經濟性：熱效率高，節約燃料，經濟性好；被國家經貿委和河南省環保局評為節能產品。

工作原理：

生物質鍋爐兩側布置水冷壁構成爐膛及對流煙道，鍋筒內布置有單回程螺紋煙管，有更大的燃燒空間和足夠的高度，使燃料在爐膛內有充足的燃燒時間，尾部有鑄鐵省器。爐膛內采用水冷整澆的前拱、后拱。前拱為階梯形，后拱為人字形，使拱的覆蓋率接近85%，有利于煙煤的燃燒。采用大塊式鏈條爐排實現機械式燃燒。配鼓引風機進行機械通風，在爐膛內一定高度分層布置有足夠的二次風，并配以出渣機實現機械出渣，控制監測儀表齊全。

鍋爐蒸汽壓力自動調節系統：鍋爐蒸汽壓力自動調節系統控制系統進入上班狀態，在滿足燃燒的必要條件時：鍋內蒸汽壓力高于或等于設定的壓力上限值時，控制系統輸出停止信號。直**停止引風機。
給水自控：系統上班和正常工作時，啟動給水泵水泵工作，水位差壓變送器檢測出水位信號，保持鍋筒水位穩定。保證蒸汽的品質。水位調節儀表顯示鍋爐水位。
手動控制：也可通過控制面板上手動輕觸鍵對水泵等進行手動控制。

故障報警及保護
本控制系統能實時監測蒸汽鍋爐當前工況，進行實時而又全面的智能故障識別與處理。該控制系統能夠?qū)崟r(shí)診斷與處理下列故障：
蒸汽壓力極高保護：鍋內蒸汽超壓時，控制系統立即進入連鎖，并聲光報警，屏幕顯示;蒸汽壓力極高。故障消除后按復位鍵解除連鎖。
鍋內缺水保護：鍋爐因水泵故障或其他原因出現水位極低故障時，控制系統立即關閉引風機電源，進入連鎖，并聲光報警，屏幕顯示水位極低。故障消除后按復位鍵解除連鎖。
鍋爐水位超高：鍋內水位高于上限警戒水位時，聲光報警。提示鍋內水位超高限，顯示屏提示排水。故障消除后自動恢復，停泵不停爐。
水泵電機過載：水泵電機過流時熱繼動作，切斷水泵電機電源，停水泵，由硬件實現。
停電故障：當電源發生停電故障時，控制系統立即關閉發生停電故障的機柜內所有設備電源。電源恢復，該機柜自動處于下班狀態，需重新開機上班，啟動各設備，以保證設備安全。

技術參數：
