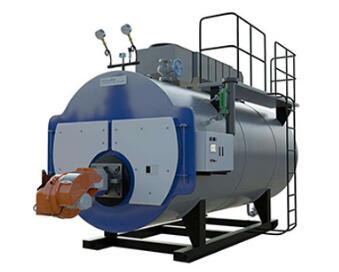

WNS低氮冷凝式燃氣蒸汽鍋爐，采用臥式內燃兩回程濕背式結構，波形組合爐膽為**回程，第二回程由螺紋煙管構成，鍋爐的后管板不受高溫煙氣的直接沖刷，工作條件改善。同時，該結構使得鍋爐后部散熱損失大為減少。為提高熱效率，該型鍋爐前煙箱出口處依次布置有節能器、冷凝器，其節能效果顯著。
本鍋爐具有高、低水位報警功能，低水位聯鎖保護功能和超壓聯鎖保護功能。為了有效地監視和控制水位及壓力，本鍋爐配備有水位計、電極式水位控制報警器，還配備有壓力表及壓力控制器,使鍋爐具有高、低水位報警/低水位聯鎖保護和蒸汽壓力超壓聯鎖保護，鍋爐自動點火、燃燒器火力自動調節和熄火保護，保證鍋爐的安全運行。
該產品的燃料從燃燒器噴出，被高壓電子點火點燃，在爐膽內微正壓燃燒，燃燼后的高溫煙氣由后部煙室轉彎180°進入第二回程，由前煙箱處轉彎180°進入節能器和冷凝器由煙囪排入大氣。
前煙箱采用整體式雙開門設置，煙箱門雙層密封，該形式整體性好，美觀、大方，檢修時開啟也很輕便。
煙囪高度按8米配置出廠，用戶應按所在地環保部門批準的環境影響報告書的要求確定實際高度，但不得低于8米。

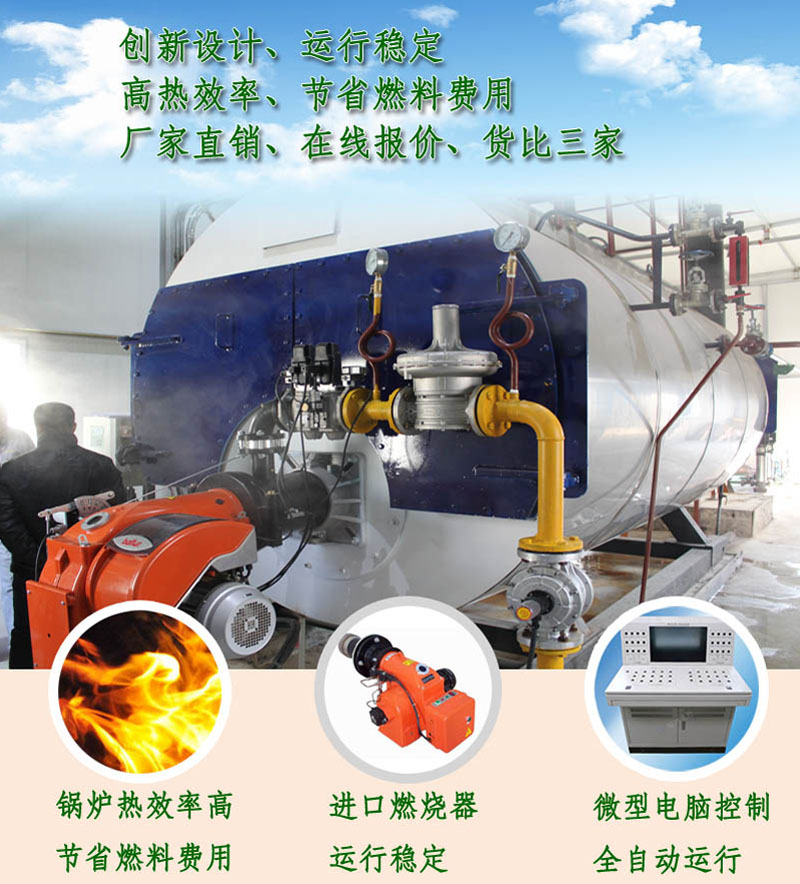

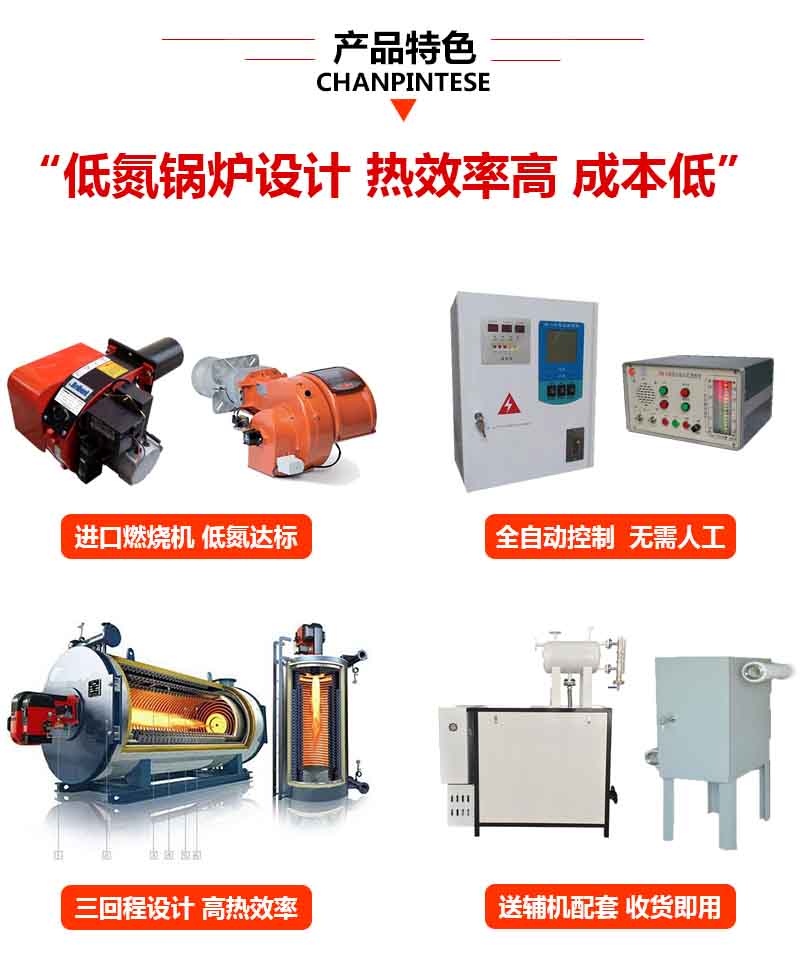

性能優勢
（1）采用下置爐膛，波紋爐膽，煙氣兩回程一體冷凝式設計，煙塵排放符合國家環保要求。
（2）爐膛采用波紋爐膽，使受熱面與強度大大提高。
（3）結構合理、緊湊，負荷適應性強，燃燒完全，熱效率高。
（4）鍋爐受熱面積大、升溫升壓快，操作簡便。
（5）本體安全附件齊全、確保安全、經濟運行。
（6）配利雅路燃燒器，燃燒穩定、可靠。
（7）自動化程度高，節省勞動力。
（8）鍋爐體積小、重量輕，占地面積小，基建投資省。
技術參數
| 型號 | WNS1-1.25-Q | WNS2-1.25-Q | WNS4-1.25-Q | WNS6-1.25-Q | |
| 額定蒸發量 | 1t/h | 2t/h | 4t/h | 6t/h | |
| 額定蒸汽壓力 | 1.25MPa | 1.25MPa | 1.25MPa | 1.25MPa | |
| 額定蒸汽溫度 | 194℃ | 194℃ | 194℃ | 194℃ | |
| 給水溫度 | 20℃ | 20℃ | 20℃ | 20℃ | |
| 節能器進/出水溫度 | 40℃/90℃ | 42℃/78℃ | 40℃/90℃ | 40℃/76℃ | |
| 冷凝器進/出水溫度 | 20℃/40℃ | 20℃/42℃ | 20℃/40℃ | 20℃/40℃ | |
| 排污率 | 3% | 3% | 3% | 3% | |
| 冷空氣溫度 | 20℃ | 20℃ | 20℃ | 20℃ | |
| 設計排煙溫度 | 55.16℃ | 55.56℃ | 55.16℃ | 52.1℃ | |
| 天然氣低位發熱值 | 35590KJ/Nm3 | 35590KJ/Nm3 | 35590KJ/Nm3 | 35590KJ/Nm3 | |
| 受熱面積 | 輻射 | 6.93㎡ | 9.73㎡ | 14.67㎡ | 19.41㎡ |
| 對流 | 13.55㎡ | 28.89㎡ | 52㎡ | 91.13㎡ | |
| 節能器 | 11.84㎡ | 22.56㎡ | 32.16㎡ | 56.16㎡ | |
| 冷凝器 | 14.8㎡ | 28.2㎡ | 48.24㎡ | 74.88㎡ | |
| 設計燃料消耗量 | 79Nm3/h | 158Nm3/h | 314.43Nm3/h | 470.91Nm3/h | |
| 設計熱效率 | 97.45% | 97.43% | 97.45% | 97.58% | |
| 冷凝折算熱效率 | 100.6% | 100.58% | 100.6% | 100.73% | |
| RIELLO低氮燃氣燃燒器 | 燃燒器背壓 | 1050Pa | 900Pa | 1300Pa | 1600Pa |
| 輸出功率 | 300/600~1300KW | 300/930~1860KW | 500/1500~4450KW | 1000/2200~6250KW | |
| 流量 | 30/60~130Nm3/h | 30/93~186Nm3/h | 50/150~440Nm3/h | 100/220~620Nm3/h | |
| 電機功率 | 2.2KW | 4.5KW | 9.2KW | 15KW | |
| 比調方式 | 機械比調 | 電子比調 | 電子比調 | 機械比調 | |
| NOx排放濃度 | <80mg/Nm3 | <80mg/Nm3 | <80mg/Nm3 | <80mg/Nm3 | |
| 給水泵 | 電功率 | 2.2KW | 3KW | 4KW | 5.5KW |
| 流量 | 1.6m3/h | 2.8m3/h | 4m3/h | 7m3/h | |
| 揚程 | 148m | 153m | 158m | 156m | |
| 出口處過量空氣系數 | 1.075 | 1.075 | 1.075 | 1.075 | |
| 鍋爐本體重量 | 3260Kg | 5450Kg/td> | 8766Kg | 10220Kg | |
| 節能器本體重量 | 216Kg | 816Kg | |||
| 冷凝器本體重量 | 290Kg | 1108Kg | |||
| 鍋爐運輸重量 | 6300Kg | 8220Kg | 11830Kg | 15300Kg | |
| 鍋爐運輸外形尺寸（長、寬、高） | 3750*2020*2870mm | 4286*2181*3135mm | 5186*2470*3590mm | 5830*2520*3050mm | |
| 鍋爐安裝外形尺寸（長、寬、高） | 4250*3215*3165mm | 4855*3425*3400mm | 6105*3655*3700mm | 6750*4010*3980mm | |
| 總耗電量 | 4.4KW | 8.5KW | 13.2KW | 20.5KW | |
